单模、多模光纤耦合与准直系统
产品型号:可定制
光纤耦合准直系列,用于将光耦合到光纤中或者将光纤中激光准直输出成优质高斯光,具有紧凑的结构、可重复高分辨对准机制、高热稳定性、平移锁定机制等特点,因此光纤准直耦合器非常适合长期或短期光纤耦合与准直。它们经过出厂校准和光斑检测,即可在指定的波长下进行光纤耦合或准直。
产品介绍
产品简介

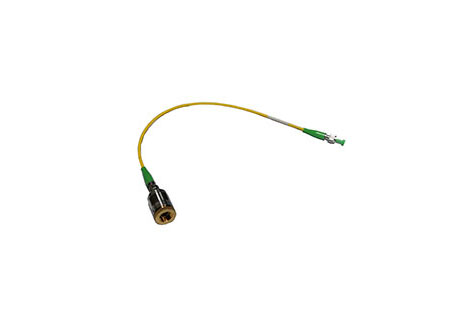

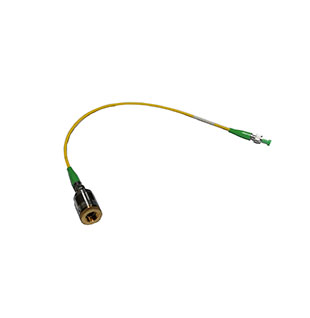

武汉华眸光电科技有限公司的光纤耦合与准直器系列,集调焦消色差透镜与四维调节镜架于一体,可将自由空间传播激光束快速高效的耦合到单模(SM)、单模保偏(SM-PM)、多模(MM)、光子晶体(PCF)等多种光纤中,耦合效率高达80%。该光纤耦合系列完全改善了传统光纤耦合过程中耗时、耗力、繁琐、不稳定、成本高等压力,可极大提高科研人员实操光纤耦合的速度(5-20分钟内完成),是各种光纤耦合方案中的最理想选择。光纤耦合单套系统集成了光纤跳线、可调焦透镜、四维调整架为一体,体积小巧、结构稳定、使用方便。该系统也可作为光纤准直器,为光纤到自由空间的激光准直输出提供高质量的高斯光斑。该光纤耦合准直系统是激光输入输出光纤的一套极为稳定,免维护的平台,适用于FC/APC、FC/PC光纤跳线、SMA光纤跳线或者裸光纤耦合准直定制。

产品特点

光纤耦合准直系列,用于将光耦合到光纤中或者将光纤中激光准直输出成优质高斯光,具有紧凑的结构、可重复高分辨对准机制、高热稳定性、平移锁定机制等特点,因此光纤准直耦合器非常适合长期或短期光纤耦合与准直。它们经过出厂校准和光斑检测,即可在指定的波长下进行光纤耦合或准直。







优势:
① 耦合效率>75%,最高可达85%
② 准直输出高斯光斑
③ 焦距可微调
④ 光纤准直耦合器、光纤可定制



配件:
① 消色差透镜:焦距约为10mm、16mm、20mm,可进行微调;

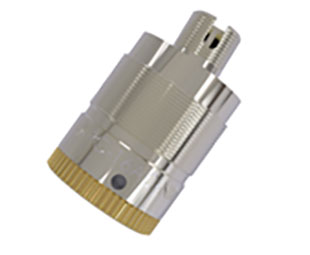

② 不锈钢光纤耦合器

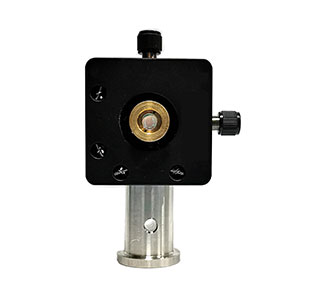

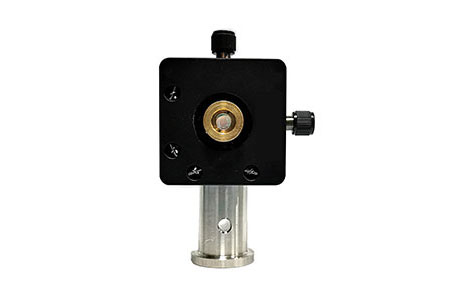

③ 四维调整架:可对水平、竖直方向、二维俯仰角度进行四维调节,配合焦距可进行五维调节;
④ 机米:锁定焦距;
⑤ 扳手:辅助锁紧机米;
⑥ 防尘帽:保护光纤准直耦合器。



使用方法:
通过旋转准直耦合器的黄铜套筒使内部的消色差透镜沿光轴水平移动,从而微调透镜和光纤切面之间的距离。配合四维调整架进行五维精调,达到最佳耦合效果或输出准直高斯光斑后,使用M2机米固定套筒位置。有关接头调节的完整指导,请联系技术支持lubinxia@huamousys.com


产品规格

产品型号及报价

跳线型号

准直耦合器型号

波长(nm)

焦距(mm)

价格/套

备注

FC/APC
(带8°倾斜角)

APC-20AC-VIS

400~700

20

4500元/套,其中光纤准直耦合器3000元,调整架1500元

配件:

  1. 四维调制架1500/个(光纤耦合应用须与该定制的四维调整架搭配使用!)
  2. 光纤耦合视频系统3000/
  3. 光纤显微镜600/
  4. 光纤除尘笔50/

光纤可定制
其他型号定制请咨询销售
2416007010@qq.com

APC-16AC-VIS

16

APC-10AC-VIS

10

APC-20AC-NIR

650~1050

20

APC-16AC-NIR

16

APC-10AC-NIR

10

FC/PC
(光纤跳线0°切面)

PC-20AC-VIS

400~700

20

PC-16AC-VIS

16

PC-10AC-VIS

10

PC-20AC-NIR

650~1050

20

PC-16AC-NIR

16

PC-10AC-NIR

10

裸光纤转FC/PC
(适用于裸光纤耦合)

B-PC-20AC-VIS

400~700

20

B-PC-16AC- VIS

16

B-PC-10AC-VIS

10

B-PC-20AC-NIR

650~1050

20

B-PC-16AC- NIR

16

B-PC-10AC-NIR

10



其他信息

光斑质量测试效果

波长

1040 nm

光纤

PM980

光纤耦合效率

80.2 %

(a)高斯光斑效果图                            (b)光斑大小的高斯拟合曲线
