RA2.5M共振光电探测器

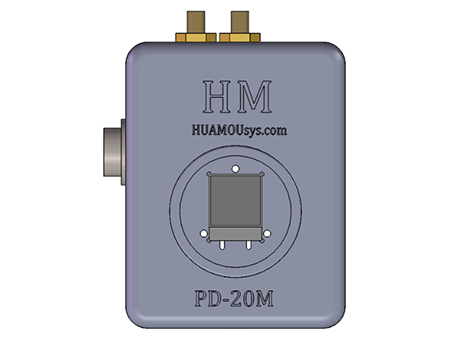

产品型号:PD-2.5M、PD-10.47M、PD-20M
光电二极管探头由光电二极管及光电二极管电路组成,拥有较高的信噪比。光电二极管作为探测元件,可视为一个电容C,同时为了降低白噪声而引入较少的元件,所以采用结构相对简单的LC滤波完成对特定频率的高频信号的选频采集。
光信号由光电二极管采集转换为电信号后,其中的直流信号由直流信号端口输出,由数据采集卡进行直接采集,调制的信号经上述LC电路进行共振滤波后,由于信号较弱,由一个场效应管与一个三级管分别进行信号放大。放大的信号经过一个陶瓷滤波器,对测量频谱进行进一步的压缩。经过滤波的信号由于陶瓷滤波器的衰减影响,在经过一个运算放大器进行两次反向放大,最后获得放大的信号。该信号由AC端口输出至数字锁相放大器中进行后续处理。

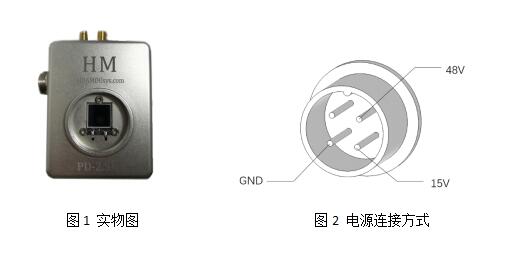

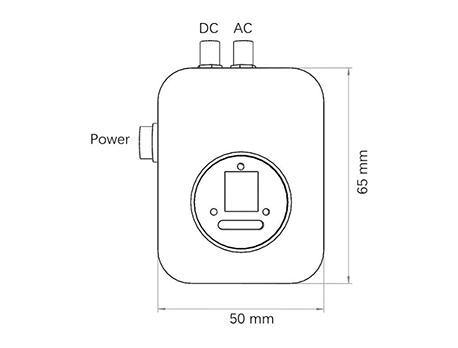

尺寸 | 65 mm × 50 mm × 24 mm |
感光面积 | 10 mm × 10 mm |
光谱响应 | 320-1100 nm |
最佳波长 | 960 nm |
光敏度 | 0.65 A/W |
输入功率 | <20 mW |
频率响应 |
20 MHz 10.47 MHz(可定制) 2.5 MHz |
电路放大倍数 | 24.8 dB |
PC连接方式 | 数据采集卡 |
信号输出 | DC AC (SMA) |
电源 | 15 V |
反向电压 | 48 V |
