超快拉曼成像 FIRE Edge 300
超快拉曼成像升级
1-minute chemical imaging
• Pixels: 200 x 200
• Total time: 55 s
(20 s exposure time, 35 s extra time)
• Dwell time: 0.5 ms
(25 μs x 20 avg)
FIRE imaging of intact daf-2 C. elegans

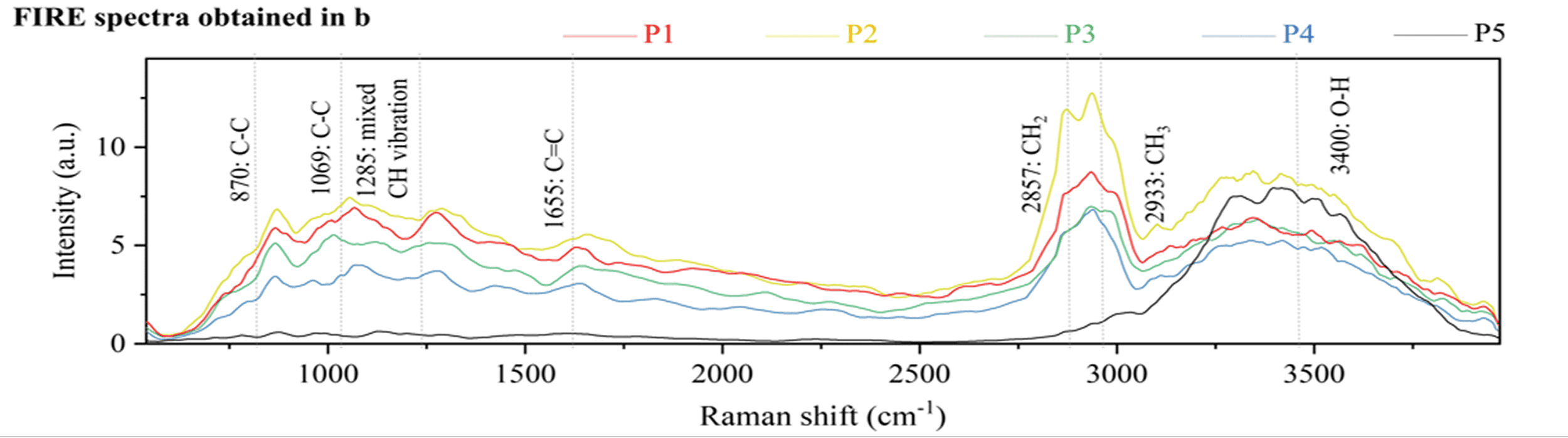

FIRE spectra obtained in b
配置
• Total time: 55 s
• Exposure time: 20 s
• Extra time: 20 s
• Data processing: 8 s
• Image flash: 7 s
Photon-Counting Raman at MHz Spectral Rate
• Dwell time: 0.5 ms/pixel
• 15x15=225 pixels
• CCD can not do it
Chemical imaging of D7-glucose in C. elegans

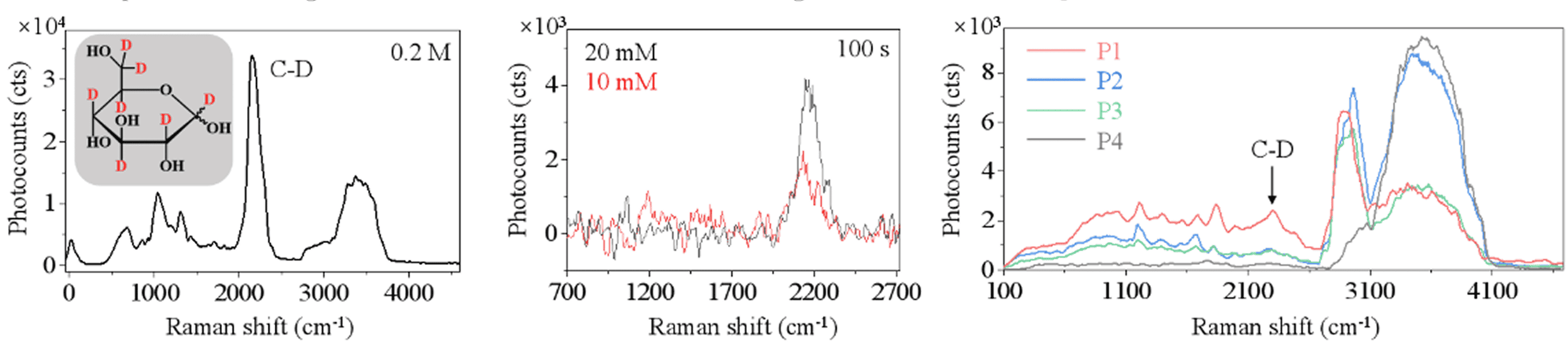

a FIRE spectrum of D7-glucose
b Detection limit of D7-glucose
c FIRE Spectra obtained in d
光谱参数
SPECTRAL PARAMETERS
| 类型 | 参数 |
|---|---|
| 激发波长 | 532 ± 0.5nm |
| 脉冲宽度 | 100 ps |
| 重复频率 | 1 MHz |
| 光谱范围 | 60-4000 cm⁻¹ |
| 光栅刻线 | 1800 l/mm |
| 最大光谱采集速度 | 1 000 000 条/秒 |
| 最小积分时间 | 1 μs |
| 探测器 | 单光子计数 |
成像参数
IMAGING PARAMETERS
| 类型 | 参数 |
|---|---|
| 视场 | 300 x 300 μm² |
| 空间分辨率 | 300 nm(60X物镜, NA 1.2) |
| 像素 | 200 x 200 |
| 积分时间 | 25 μs-10 s |
| X-Y电动行程 | 45 x 75 mm² |
| 物镜电动行程 | 25 mm |
| 电动模块切换 | 8通道可选 |
| 重复定位精度 | ±1 μm |
| 双轴激光扫描 | 0.1 μm/step |
