激光扫描共聚焦拉曼成像系统 Spirit 300
Spirit 300 三维模型
鼠标拖拽旋转 · 滚轮缩放 · 右键平移

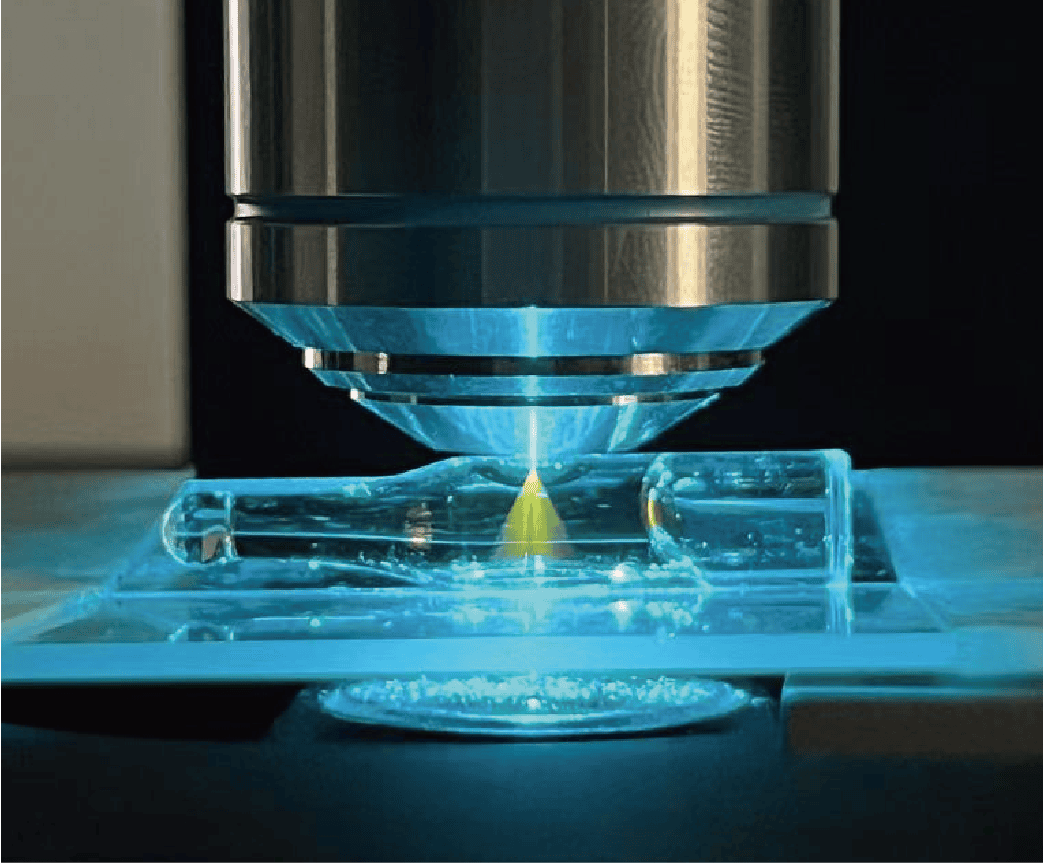

激光扫描共聚焦拉曼成像系统 Spirit 300 是一款集高精度光学系统、智能化软件、高灵敏度探测器于一体的高端科研设备。广泛应用于纳米材料、二维材料、生物组织、聚合物、锂电池、微电子等领域的成分分析、形貌表征与化学成像。
超高灵敏度共聚焦拉曼成像系统
自主研发，独创功能
物镜防沉降
单光子超快成像
单次全光谱数据采集
激光拖曳，快速精准定位
全电动触屏控制 · XYZ三轴 1μm 定位精度
激光扫描共聚焦 · 衍射极限显微成像

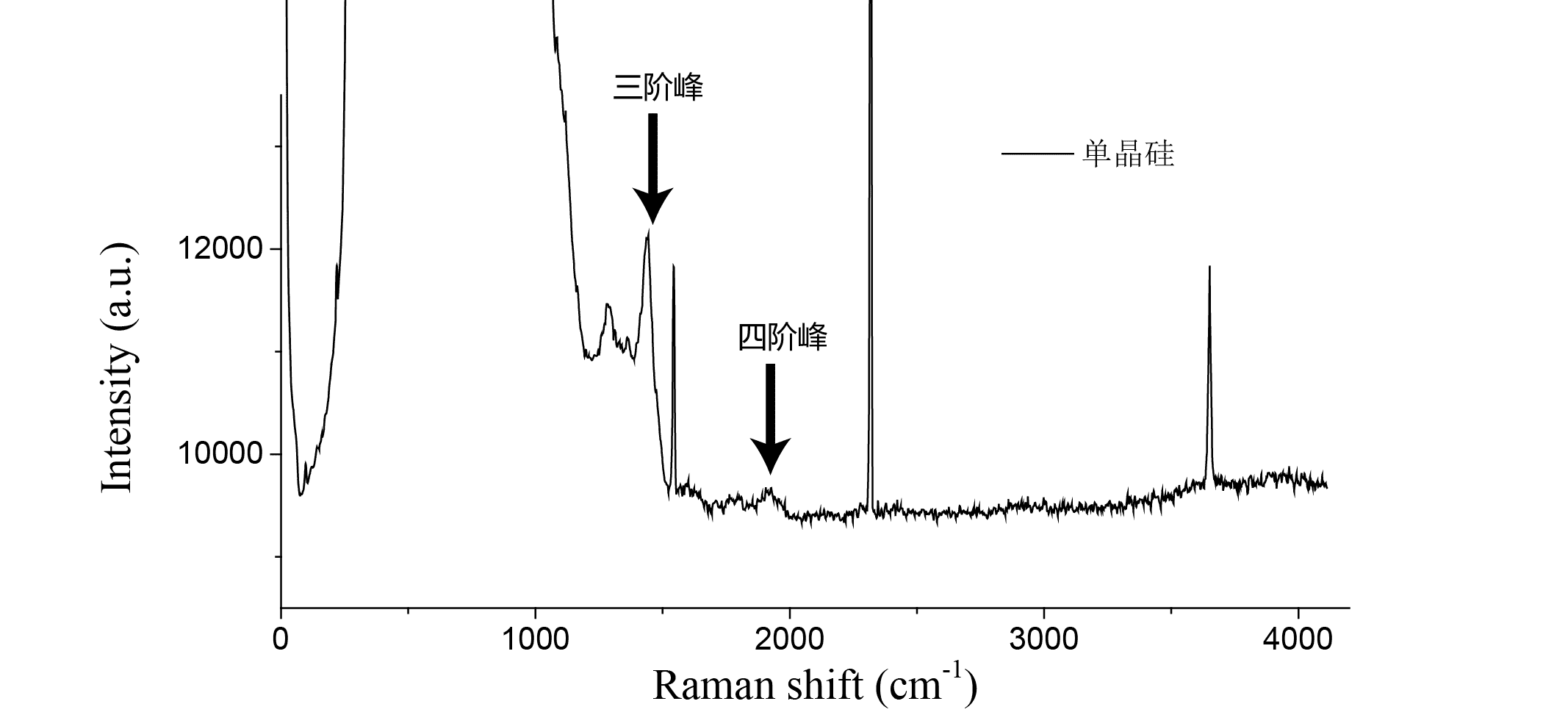

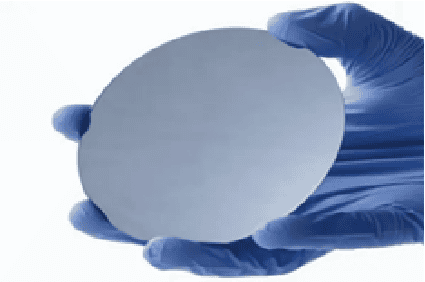

信噪比分析 — 硅的三阶峰测试
Si 的三阶峰信噪比 > 80，可观察到四阶峰。
积分时间: 100 s
平均: 5 次
激光功率: 8 mW
应用领域

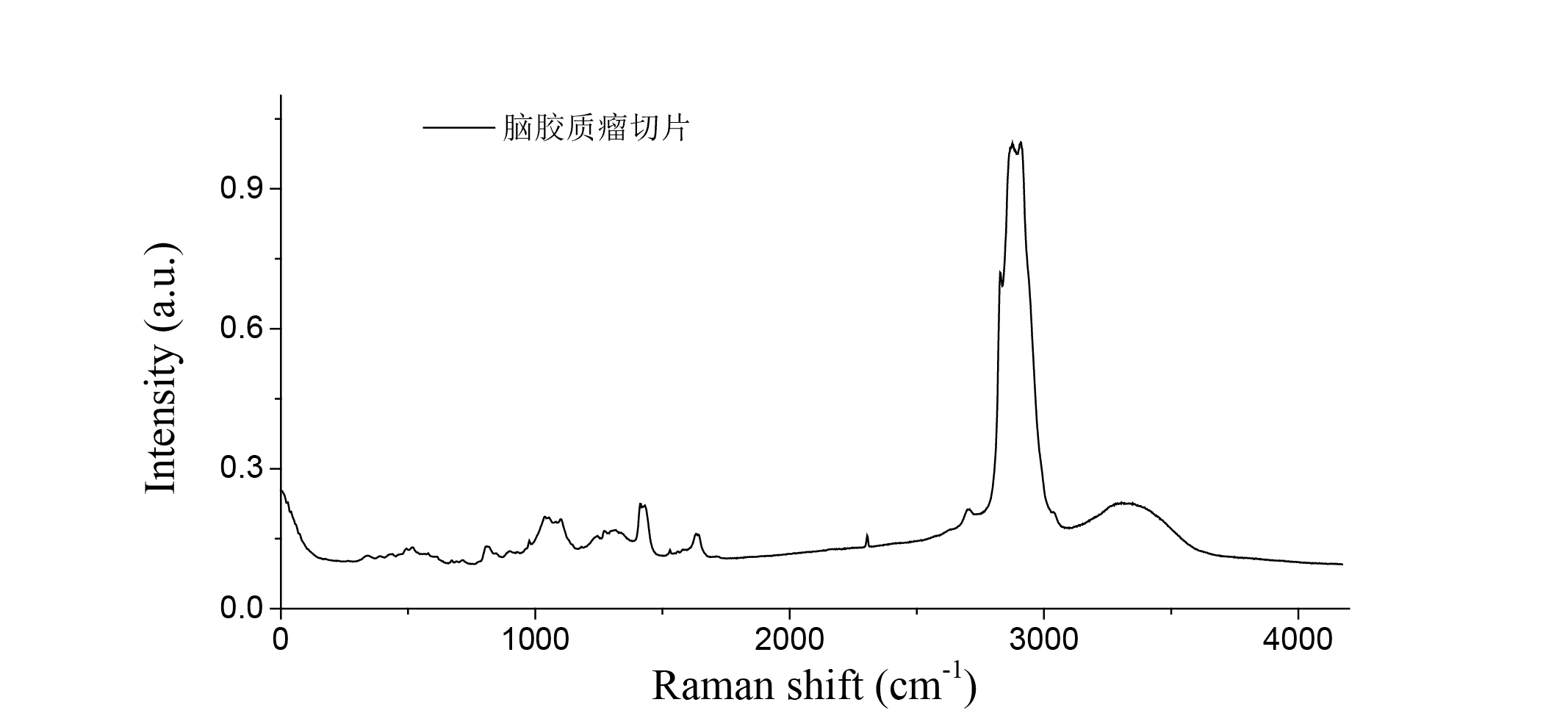

生物医学分析 — 肿瘤组织检测
针对生物组织进行化学成分分析研究，检测不同肿瘤的代谢标志物。

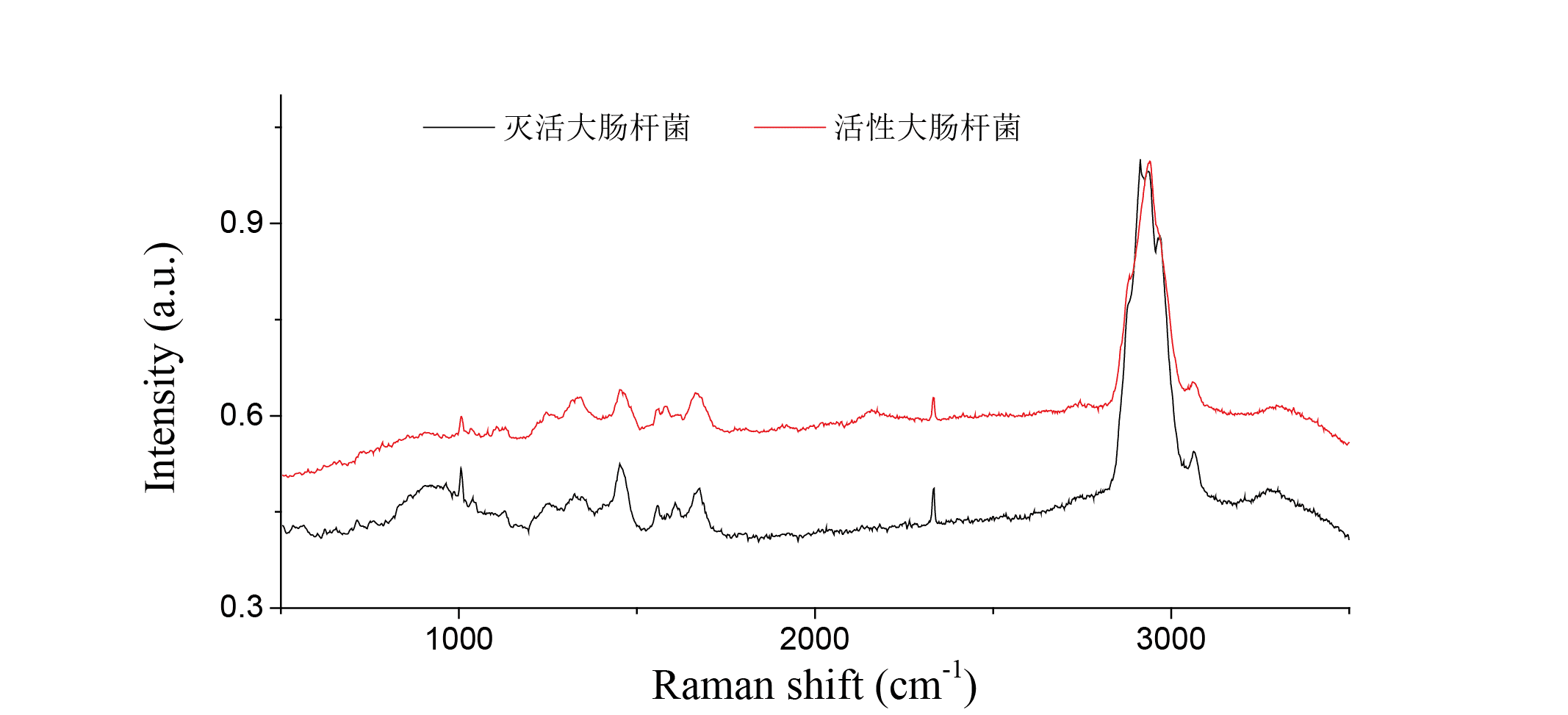

生物医学分析 — 微生物代谢检测
使用激光拖曳功能，快速定位微生物位置，1s 快速检测微生物的代谢活性。

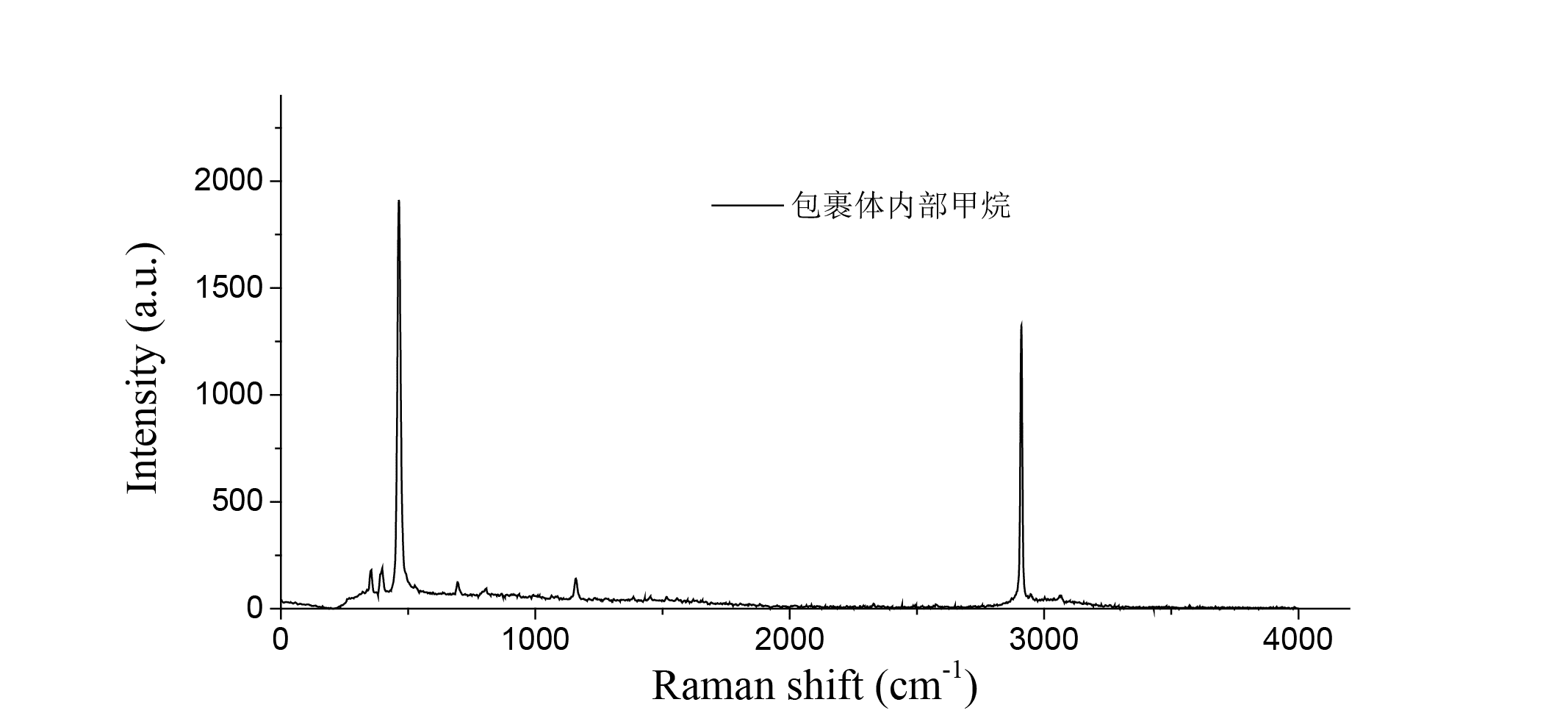

地质学分析 — 包裹体测试
激光跟随测试，1s 即可测出包裹体信号。

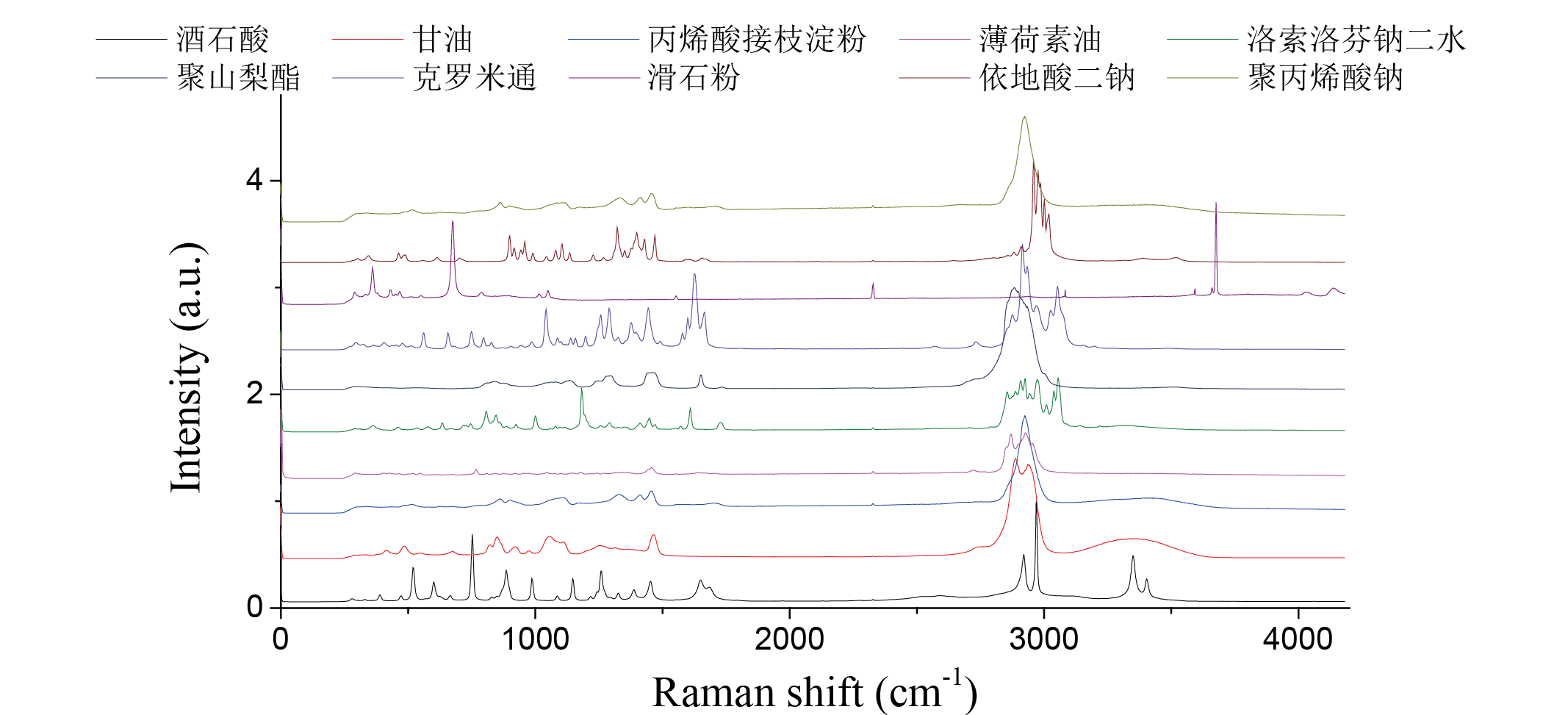

药学分析 — 药物成分检测
快速获取药物成分的全谱信息，可 3D 成像观测不同组分的空间分布。
光谱参数
SPECTRAL PARAMETERS
| 类型 | 参数 | ||
|---|---|---|---|
| 激光波长 | 532 nm | 633 nm | 785 nm |
| 激光线宽 | ≤0.003 nm | ≤0.03 nm | ≤0.003 nm |
| 横模模式 | 高斯光斑TEM00 | 高斯光斑TEM00 | 高斯光斑TEM00 |
| 激光功率 | ≥200 mW | ≥50 mW | ≥100 mW |
| 功率稳定性(4h RMS) | ≤0.5% | ≤0.3% | ≤0.3% |
| 一次成像光谱范围 | 60-4000 cm⁻¹ | 100-4000 cm⁻¹ | 200-3200 cm⁻¹ |
| 光谱分辨率(全谱) | 2 cm⁻¹ | 2 cm⁻¹ | 2 cm⁻¹ |
| 高分辨光谱(选配) | 0.35 cm⁻¹ | 0.35 cm⁻¹ | 0.35 cm⁻¹ |
| 光谱重复性 | 0.01 cm⁻¹ | 0.01 cm⁻¹ | 0.01 cm⁻¹ |
| 信噪比(硅三阶峰) | 50:1 | 50:1 | 30:1 |
| 最小曝光时间 | 10 ms | 10 ms | 10 ms |
| 超低温制冷CCD | @-70℃ 半导体制冷 | 200-1050 nm 光谱范围 | ≥90%@780nm 量子效率 |
| 单光子探测器(选配) | 超快单光子探测器 | GHz 采样 | — |
成像参数
IMAGING PARAMETERS
| 类型 | 参数 |
|---|---|
| 镜体 | 激光扫描共聚焦四维电控正置显微镜（配置触屏电控台） |
| 相机 | 2000万像素高分辨彩色相机 |
| 双通道柯勒照明 | 透射式、反射式双模式 |
| 显微物镜 | 5X, 10X, 20X, 50X, 60X, 100X |
| XY电动位移台 | ≥30 x 50 mm²（配置光栅尺校准） |
| 物镜Z轴电动升降台 | ≥15 mm（配置物镜防沉降功能） |
| XYZ重复定位精度 | ≤1 µm |
| 电动切换通道数 | ≤8 |
| 激光扫描像素 | 4096 x 4096 (Max) |
| 空间分辨率 | 500 nm |
| 软件功能 | 集成一体化控制成像分析软件，配置激光拖曳功能 |
